A funkciók, a működési elv és a típusok magyarázata: Mit csinál a kondenzátor?

A kondenzátor egy hőcserélő, amely hőt von el a hűtőgázból, és visszaállítja azt folyékony halmazállapotúvá így a hűtési ciklus folytatódhat. Röviden: a hideg térben elnyelt hőt a külső környezet felé engedi. Megfelelően működő kondenzátor nélkül egyetlen hűtő- vagy légkondicionáló rendszer sem működhet hatékonyan – vagy egyáltalán nem.

Függetlenül attól, hogy hűtőházat kezel, ipari hűtőt üzemeltet, vagy egy állandó hőmérsékletű műhely berendezését határozza meg, a kondenzátor funkcióinak, típusainak és teljesítménymutatóinak megértése segít intelligensebb, költséghatékonyabb döntéseket hozni.

A kondenzátor meghatározása: Mi is pontosan a kondenzátor?

A kondenzátor olyan készülék, amely a forró, nagynyomású hűtőközeggőzt addig hűti, amíg az folyadékká kondenzálódik. Rajta ül "magas oldal" hűtő- vagy légkondicionáló körben – a kompresszor után és az expanziós szelep előtt. A gázból folyadékba történő fázisváltás látens hőt bocsát ki, amelyet a kondenzátor a hűtőközegnek (levegőnek vagy víznek) ad át.

A köznyelvben az emberek néha összekeverik a "kondenzátort" a "kompresszorral". A megkülönböztetés egyszerű:

• Kompresszor – megemeli a hűtőgáz nyomását és hőmérsékletét.
• Kondenzátor – elutasítja a hőt, és a forró gázt visszafordítja folyadékká.

A "sűrűsödés" szó ezt a fázisváltási folyamatot írja le. A következőképpen írva is látni fogja kondenzációs egység amikor a kondenzátor és a kompresszor egyetlen csomagolt szerelvényben van párosítva.

Hogyan működik a kondenzátor? Lépésről lépésre

A kondenzátor működése négy világos szakaszt követ a szélesebb hűtési cikluson belül:

1. Forró gáz lép be. A kompresszor túlhevített hűtőközeggőze (általában 60-90 °C) a kondenzátor bemenetébe áramlik.
2. Túlhevítés. A gőz először telítési (kondenzációs) hőmérsékletére hűl le, miközben a tekercsen vagy a csövekben halad át.
3. Kondenzáció. Telítési hőmérsékleten a hűtőközeg felszabadítja látens hőjét, és fázisát gázból folyadékká változtatja. Itt történik a teljes hőelvonás ~70-80%-a.
4. Utánhűtés. A most folyékony hűtőközeg néhány fokkal a telítettség alá hűl, mielőtt elhagyná a kondenzátort, javítva a rendszer hatékonyságát és megakadályozva, hogy a folyadékvezetékben felgyúljon a gáz.

A hűtőközeg – a ventilátorok által fújt levegő vagy a tornyon keresztül keringtetett víz – elnyeli ezt a hőt, és elviszi a rendszertől. A hűtőközeg és a hűtőközeg közötti hőmérsékletkülönbség (ún megközelíteni a hőmérsékletet ) közvetlenül meghatározza, hogy a kondenzátor milyen hatékonyan működik; a kisebb megközelítés nagyobb hatékonyságot jelent.

A kondenzátor főbb funkciói a hűtőrendszerben

A kondenzátor több egymást átfedő funkciót lát el, amelyek mindegyike elengedhetetlen a rendszer megbízhatóságához és az energiahatékonysághoz:

Hő elutasítása

Az elsődleges cél. A kondenzátor kivezeti a hűtött térből összegyűjtött hőt, plusz a kompresszor által hozzáadott hőt. Egy 10 kW-os hűtőrendszernél a kondenzátor jellemzően elutasítja 12-14 kW hő (a plusz 2-4 kW kompresszormunkából származik).

Hűtőközeg fázis átalakítás

A hűtőközeg gőzének folyadékká alakításával a kondenzátor lehetővé teszi az expanziós szelep és az elpárologtató működését. Nincs kondenzáció = nincs folyékony hűtőközeg = nincs hűtőhatás az áramlás irányában.

Nyomásszabályozás a felső oldalon

A kondenzátor hőt visszautasító képessége határozza meg a kondenzációs nyomást. Az alulméretezett vagy piszkos kondenzátor megnöveli a fejnyomást, ami a kompresszort erősebb munkára kényszeríti – akár az energiafogyasztást is. 3-5% a kondenzációs hőmérséklet 1 °C-os emelkedésekor .

A folyékony hűtőközeg utóhűtése

A jól megtervezett kondenzátor 3-8 °C-os továbbhűtést biztosít, ami megakadályozza a gőzbuborékok kialakulását a folyadékvezetékben, növeli a hűtőhatást és javítja a COP-t (teljesítménytényező).

A kompresszor élettartamának védelme

Azáltal, hogy a nyomónyomást a tervezési határokon belül tartja, a kondenzátor megakadályozza a kompresszor túlmelegedését és a mechanikai igénybevételt – ez a kompresszor idő előtti meghibásodásának egyik fő oka.

A kondenzátorok típusai: léghűtéses vs. vízhűtéses vs. párologtatós

A három fő kondenzátortípus mindegyike különböző alkalmazásokhoz, klímához és költségvetéshez illeszkedik:

Léghűtéses kondenzátorok

A legszélesebb körben használt típus világszerte. A környező levegőt egy vagy több ventilátor kényszeríti a bordás tekercsekre. Nincs szükség vízi infrastruktúrára , ami egyszerűvé teszi a telepítést és alacsony karbantartási költségeket. A Brozercool léghűtéses kondenzátorsorozata nagy hatásfokú rézcsöves alumíniumbordás tekercseket használ EC ventilátormotorokkal, amelyek 1,8 kW/m² feletti fajlagos hőelvezetési arányt érnek el.

Vízhűtéses kondenzátorok

Kagyló-csöves vagy lemezes hőcserélők, amelyek hűtőközegként vizet használnak. Alacsonyabb kondenzációs hőmérsékletet érnek el, ezzel javítva a rendszer COP-értékét 10-20% a léghűtéseshez képest ugyanabban a környezetben – de hűtőtornyokat, vízkezelést és bonyolultabb karbantartást igényel.

Párolgási kondenzátorok

Vizet permeteznek a tekercsre, miközben levegőt fújnak át; a párolgás a tekercset a környezeti száraz hőmérséklet alá hűti. Ideális ott, ahol rendelkezésre áll víz, de nem bőséges, és ahol magas a környezeti hőmérséklet.

Mire használható a kondenzátor a különböző iparágakban?

Kondenzátorok jelennek meg mindenhol, ahol a hőt egyik helyről a másikra kell szállítani. Íme a leggyakoribb valós alkalmazások:

• Hűtő és frissen tartó helyiségek – A léghűtéses kondenzációs egységek 10 °C és –30 °C közötti hőmérsékletet tartanak fenn, így tartósítják a húst, a termékeket, a tejtermékeket és a gyógyszereket.
• Állandó hőmérsékletű műhelyek – A precíz kondenzációs szabályozás ±0,5 °C-on belül tartja a folyamat hőmérsékletét az elektronikai gyártás és a precíziós megmunkálás esetén.
• Ipari hűtők – A vízhűtéses kondenzátorok csavaros vagy centrifugális hűtőkben nagy, 100 kW-tól több MW-ig terjedő HVAC terhelést szolgálnak ki.
• Párhuzamos hűtőállványok – A szupermarketek és élelmiszer-elosztó központok többkompresszoros párhuzamos rendszereket használnak, amelyek egyetlen nagy kondenzátoron osztoznak, hogy csökkentsék a csúcsnyomást.
• Nem szabványos folyamathűtés – A vegyi üzemek, a sörfőzdék és az adatközpontok egyedi hűtősínekbe integrált kondenzátorokat használnak.
• Alacsony hőmérsékletű csavaros egységek – A gyorsfagyasztó alagutak és fagyasztva szárító berendezések –40 °C és –60 °C közötti műveletekhez nagy nyomású kondenzátorokat használnak.

A kondenzátor teljesítményét befolyásoló tényezők

Annak megértése, hogy mi rontja vagy javítja a kondenzátor teljesítményét, segít a kezelőknek csökkenteni az energiaszámlákat és meghosszabbítani a berendezés élettartamát:

Környezeti hőmérséklet

A környezeti levegő hőmérsékletének minden 1 °C-os emelkedése körülbelül 1,2–1,5 °C-kal növeli a kondenzációs hőmérsékletet, ami a kompresszor teljesítményét 2-3% . A kondenzátorok jól szellőző, árnyékos helyekre történő elhelyezése nagyon fontos forró éghajlaton.

Elszennyeződés és szennyeződések felhalmozódása

A kondenzátor bordáin vagy csövein lévő por, zsír vagy vízkő növeli a hőállóságot. A tanulmányok azt mutatják, a 10-20%-os hőátadás csökkenés mérsékelten szennyezett kondenzátorból – ami közvetlenül magasabb energiaköltséget jelent.

Légáramlási korlátozások

A kondenzátoron keresztül visszakeringetett forró kifúvó levegő (rövid ciklus) 5–15 °C-kal emeli a tényleges környezeti hőmérsékletet. Elengedhetetlen a megfelelő távolság a falaktól és más egységektől.

Hűtőközeg töltés

A túltöltés és az alultöltés egyaránt befolyásolja a kondenzációt. A túltöltés elárasztja a kondenzátort folyadékkal, csökkentve az aktív kondenzációs felületet. Az alultöltés túlzottan megemeli a túlmelegedést és a kisülési hőmérsékletet.

Nem kondenzálható gázok

A hűtőkörben lévő levegő vagy nitrogén összegyűlik a kondenzátorban, ami növeli a fejnyomást és csökkenti a hőátadási területet. Rendszeres öblítés vagy automatikus öblítők használata javasolt nagy rendszerek esetén.

Brozercool kondenzátortermékek: Mérnöki tervezés valós igényekhez

Professzionális hűtőkondenzátor-gyártóként a Brozercool a kondenzációs megoldások teljes skáláját tervezi és gyártja hűtőtárolókhoz, ipari folyamatokhoz és HVAC alkalmazásokhoz – exportálva több mint 80 országban és régióban .

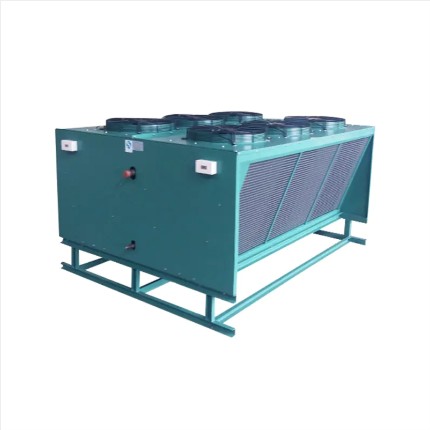

Léghűtéses kondenzátor sorozat

Kültéri telepítésre tervezték, rézcső/alumínium bordás tekercs szerkezettel, korrózióálló szekrényekkel és változtatható sebességű EC ventilátor opciókkal. Vízszintes vagy függőleges ürítési konfigurációkban kapható, hogy illeszkedjen a különféle helyszíni elrendezésekhez.

Vízhűtéses kompressziós kondenzációs egységek

Kompakt, csúszótalpakkal szerelt egységek, amelyek integrálják a kompresszort, a héj-csöves kondenzátort és a vezérlőket. Alkalmas hideg helyiségekhez, folyamathűtéshez és ipari hűtőkhöz, ahol víz áll rendelkezésre. A COP értékek elérik 3,8–4,5 kedvező vízhőmérséklet mellett.

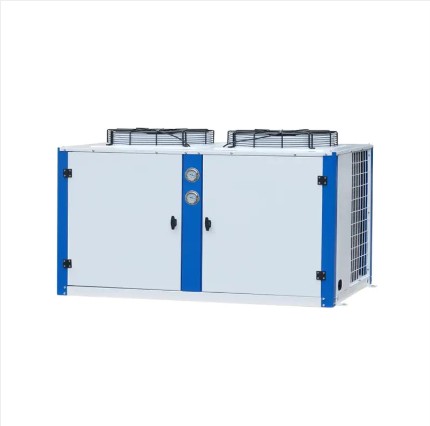

Léghűtéses kondenzációs egységek (dobozos és nyitott típus)

A dobozos kondenzációs egységek időjárásálló burkolatot kínálnak tetőn vagy kültéren; A nyitott típusú egységek alacsonyabb költséget és könnyebb terepi szervizelhetőséget biztosítanak a gépházi telepítésekhez.

Alacsony hőmérsékletű csavaros és párhuzamos egységek

Robbanásszerű fagyasztáshoz és több hőmérsékletű hűtőtárolókhoz készült. A kondenzátoráramkörök nagy ürítési nyomásra vannak méretezve, és támogatják a hűtőközegeket, beleértve az R404A, R449A, R744 (CO₂) és R290 (propán) hűtőközegeket.

Kondenzátor méretezése: amit tudnia kell a specifikáció előtt

A kondenzátor megfelelő méretezése megakadályozza az alulméretezett egységeket (magas fejnyomás, kioldások) és a túlméretezett egységeket (szükségtelen tőkeköltség). A kondenzátor kiválasztása előtt megerősítendő legfontosabb paraméterek:

• Teljes elutasítási hő (THR) = hűtőteljesítmény kompresszor tengely teljesítmény bemenet. Mindig THR-re kell méretezni, nem csak a hűtőteljesítményre.
• Tervezett környezeti hőmérséklet – használja az Ön tartózkodási helyének megfelelő 1%-os tervezési száraz hőmérsékletet (pl. 38 °C a Közel-Keleten, 35 °C Dél-Európában).
• Cél kondenzációs hőmérséklet – jellemzően környezeti 10–15 °C léghűtés esetén; környezeti víz 5–8 °C vízhűtés esetén.
• Hűtőközeg típus – a kondenzátor tekercs és a szelep mérete jelentősen eltér R134a, R410A, R404A és CO₂ között.
• Rendelkezésre álló lábnyom és légáramlási távolság – léghűtéses kondenzátorok esetén legalább 1,5–2 m minden levegőbemeneti oldalon.

Kondenzátor karbantartása: legjobb gyakorlatok az élettartam maximalizálására

A megfelelő karbantartás biztosítja a kondenzátorok névleges teljesítményét, és csökkentheti az éves energiaköltségeket 5-15% . Kövesse ezt az ütemtervet:

• Havi: Ellenőrizze és tisztítsa meg a kondenzátor tekercsbordáit alacsony nyomású levegővel vagy tekercstisztítóval; ellenőrizze a ventilátorlapátok állapotát és a szíj feszességét.
• Negyedévente: Mérje meg és rögzítse a túlhűtést és a túlhevítést; ellenőrizze a fejnyomást a tervezési görbékkel szemben; ellenőrizze a hűtőközeg szivárgását.
• Évente: Mélytisztító tekercsek; szükség esetén cserélje ki a ventilátormotor csapágyait; ellenőrizze a csőlemezeket és bordákat korrózió szempontjából; ellenőrizze a nem kondenzálható gáz tartalmát a vízhűtéses rendszerekben.
• Csak vízhűtéses: Kezelje a hűtővizet a pH 7–8,5 értékének megőrzése érdekében, és korlátozza a vízkőképző ásványi anyagok mennyiségét; kétévente vizsgálja meg a cső belsejét vízkő vagy biofilm szempontjából.

Gyakran ismételt kérdések a kondenzátorokkal kapcsolatban

Mi a kondenzátor fő célja?

A fő cél az, hogy a hűtőrendszerből származó hőt visszautasítsa a környezetbe, miközben a nagynyomású hűtőközeg gőzét folyadékká alakítja vissza, hogy a ciklus megismétlődhessen.

Mi történik, ha a kondenzátor túl kicsi?

Az alulméretezett kondenzátor nem tudja elég gyorsan visszautasítani a hőt, ami a kondenzációs nyomás és a hőmérséklet emelkedését okozza. Ez növeli a kompresszor energiafogyasztását, nagynyomású biztonsági leoldásokat válthat ki, és idővel a kompresszor meghibásodásához vezethet.

Miben különbözik a kondenzátor az elpárologtatótól?

Az elpárologtató elnyeli a hőt a hűtött térből (a hűtőközeg elpárolog), míg a kondenzátor ezt a hőt kifelé utasítja (a hűtőközeg lecsapódik). Ellentétes hőcserélő szerepet töltenek be a hűtőkörben.

Használhatok bármilyen hűtőközeget a meglévő kondenzátoromban?

Nem. A kondenzátorokat meghatározott nyomástartományokhoz és hűtőközeg-tulajdonságokhoz tervezték. A hűtőközeg cseréje előtt mindig ellenőrizze a kompatibilitást a gyártóval – különösen, ha HFC-ről alacsonyabb GWP-vel rendelkező alternatívákra, például HFO-kra vagy CO₂-ra vált át.

A "kondenzáció" ugyanaz, mint a "hűtés"?

Nem pontosan. A kondenzáció konkrétan arra utal, hogy állandó nyomáson gázból folyadékká válik a fázis, ami látens hőt bocsát ki. A hűtés tágabb fogalom, amely magában foglalja az érzékelhető hőelvonást (hőmérséklet-csökkenést) fázisváltás nélkül. A kondenzátorban a túlhevítés (hűtés) és a kondenzáció egymás után következik be.

Honnan tudhatom, hogy a kondenzátoromat tisztítani kell?

Hasonlítsa össze az aktuális kondenzációs hőmérsékletet az azonos környezeti hőmérséklethez tartozó tervezési értékkel. Ha a tényleges kondenzációs hőmérséklet 3 °C vagy több a tervezési görbe felett , piszkos vagy eltömődött kondenzátortekercsek valószínű okai. A tekercs felületének szemrevételezése a legegyszerűbb megerősítés.

Milyen hűtőközegeket támogatnak a Brozercool kondenzátorok?

A Brozercool kondenzátorok és kondenzátoregységek a hűtőközegek széles skálájával kompatibilisek, beleértve az R22 csere opciókat, az R404A, R407C, R410A, R449A, R134a, R290 (propán) és R744 (CO₂) terméksorozattól függően. Tekintse meg a termék adatlapját, vagy lépjen kapcsolatba a Brozercool műszaki csapatával, hogy megerősítse a megfelelő egyezést az alkalmazásához.
