Az ipari hűtőrendszerekben, párologtató (léghűtő) kiválasztása közvetlenül meghatározza a hűtőház energiafogyasztási szintjét és a tárolt áru minőségi stabilitását. A DL típus 0°C feletti frissen tartásra, a DD típus -18°C-on hideg, a DJ típus pedig -25°C alatti gyorsfagyasztásra alkalmas. . A három modell közötti alapvető különbségek a bordatávolságban, a hűtési kapacitásban és a leolvasztási módszerekben rejlenek. A nem megfelelő kiválasztás fagyelzáródáshoz, megugró energiafogyasztáshoz vagy a termék megromlásához vezethet. A kiválasztás során átfogóan figyelembe kell venni a tárolási hőmérsékletet, a termék jellemzőit és a hőterhelést, nem pedig kizárólag a tapasztalatokra támaszkodni.
A D-sorozatú léghűtők osztályozása és alkalmazható hőmérséklet-tartományai
Az ipari hűtőházakban általánosan használt D-sorozatú léghűtőket három modellre osztják az alkalmazésó hőmérséklet alapján, amelyek mindegyike megfelel a különböző hűtési követelményeknek és tárolási hőmérsékleti környezeteknek:
- DL típusú magas hőmérsékletű elpárologtató : 0°C feletti tárolási hőmérsékleten alkalmazható, főként gyümölcsök, zöldségek, friss tojás, tea és nagy műhelyi klímaberendezések frissen tartására szolgál.
- DD típusú közepes hőmérsékletű elpárologtató : -1°C és -18°C közötti tárolási hőmérsékleten alkalmazható, hús, hal, fagylalt és egyéb fagyasztott élelmiszerek hideg tárolására.
- DJ típusú alacsony hőmérsékletű párologtató : -18°C alatti tárolási hőmérsékleten alkalmazható, főként friss hús, hal, gombóc és egyéb élelmiszerek gyorsfagyasztására alkalmas, jellemzően -25°C alatti tárolási hőmérséklettel.
A három modell közötti alapvető szerkezeti különbségek tükröződnek bordatávolság and légáramlás kialakítása . Alacsony hőmérsékleti viszonyok között a levegőben lévő nedvesség lecsapódik, és gyorsabban fagy az elpárologtató felületén, így a DJ típus nagyobb bordatávolságot alkalmaz (általában 6–9 mm), míg a DL típus kisebb bordatávolságot (körülbelül 4–5 mm), hogy maximalizálja a hőcserélő területet viszonylag magas hőmérsékletű környezetben.
A kulcsfontosságú műszaki paraméterek összehasonlítása
| Paraméter | DL típus (magas hőmérsékletű) | DD típus (közepes hőmérséklet) | DJ típus (alacsony hőmérsékletű) |
|---|---|---|---|
| Alkalmazható tárolási hőmérséklet | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Uszony távolság | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Tervezési hőmérséklet-különbség (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Leolvasztási módszer | Természetes leolvasztás vagy elektromos fűtés | Elektromos leolvasztás / vízpermet | Elektromos leolvasztás / forró gázos leolvasztás |
| Alkalmazható hűtőközegek | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Tipikus alkalmazások | Friss Tárolás, Műhely AC | Hűtőház, hidegláncos logisztika | Gyorsfagyasztó tárolók, gyorsfagyasztók |
Ahogy a fenti táblázat is mutatja, a tárolási hőmérséklet csökkenésével a bordák távolságának megfelelően növekednie kell, hogy a fagyrétegek ne zárják el a légutakat. A DJ típusú alacsony hőmérsékletű elpárologtatók tervezési hőmérséklet-különbségét (DTD) jellemzően a következőre szabályozzák 5°C és 7°C között , alacsonyabb, mint a DL típusú 8°C és 10°C között, hogy magasabb relatív páratartalmat tartsanak fenn a gyorsfagyasztási folyamatok során, és csökkentsék az élelmiszerek kiszáradási veszteségét.
Az elpárologtató szerkezete és működési elve
Az alapkomponens összetétele

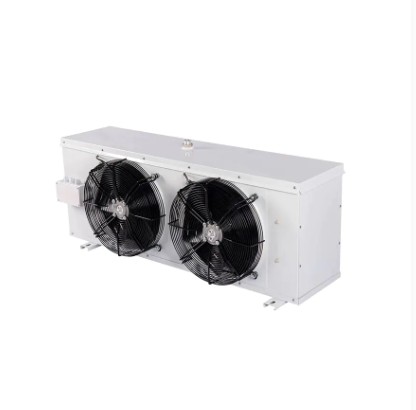

Az ipari léghűtők főként öt részből állnak: hűtő hőcserélő tekercsek, axiális ventilátorok, folyadékelosztók, leolvasztó készülékek és leeresztő edények . Az alacsony hőmérsékletű, alacsony nyomású telített hűtőközeg egy termosztatikus expanziós szelepen keresztül jut be az elpárologtatóba, elpárologtatva és elnyeli a hőt a hőcserélő csövekben. A ventilátor a levegőt a bordák felületein keresztül áramoltatja, és hőt von el a hűtőtárolóból a hűtés érdekében.
A hőcsere hatékonyságát befolyásoló tényezők
Az elpárologtató tényleges hűtő hatását több tényező korlátozza:
- A levegő sebessége és térfogata : Az elégtelen légsebesség nem megfelelő hőcseréhez vezet, míg a túlzott sebesség növeli a ventilátor energiafogyasztását és kiszáríthatja az élelmiszerek felületeit. Az ipari gyorsfagyasztó tárolókban a levegő sebességét jellemzően 3 m/s és 5 m/s között tervezik.
- Uszony tisztaság : A por és olaj felhalmozódása 15-30%-kal csökkentheti a hőátbocsátási tényezőt; A rendszeres tisztítás elengedhetetlen az energiahatékonyság fenntartásához.
- Fagyréteg vastagsága : Ha a fagyvastagság meghaladja a 3 mm-t, a levegőoldali hőellenállás jelentősen megnő, ami potenciálisan több mint 20%-kal csökkenti a hűtési kapacitást; az időben történő leolvasztás kötelező.
- Folyadékellátás túlhevítés : A megfelelő túlhevítés (jellemzően 3°C és 8°C között) megakadályozza a kompresszor folyadékának kicsapódását, miközben biztosítja az elpárologtató hőcserélő területének hatékony kihasználását.
Kiválasztás számítása és hőterhelés értékelése
Párologtató a kiválasztás nem támaszkodhat kizárólag a tapasztalatokra; a hőterhelés számítása kötelező. A hűtőház teljes hőterhelése a következő összetevőkből áll:
- Ház hőterhelése : Hőátadás a falakon, tetőkön és padlókon keresztül, arányos a szigetelés vastagságával és a hőmérséklet-különbséggel.
- Termék hőterhelése : A termék hűtése vagy fagyasztása során felszabaduló hő, amely a gyorsfagyasztott tárolás teljes mennyiségének több mint 60%-át teheti ki.
- Szellőztetés hőterhelése : Külső meleg levegő által bevitt hő a hidegtároló ajtók kinyitásakor vagy szellőztetéskor.
- Motor és világítás hőterhelése : Működés közben a ventilátormotorok és világítótestek által termelt hő.
- Személyzeti művelet hőterhelés : A dolgozók által a tárolón belül végzett műveletek során kibocsátott hő.
A kiválasztásnak tartalmaznia kell a 10-15% biztonsági ráhagyás a számított teljes hőterhelés alapján, figyelembe véve a szélsőséges időjárást vagy a termékforgalom ingadozásait. Ezenkívül az elpárologtató névleges hűtőteljesítményét a tényleges működési feltételek (tárolási hőmérséklet, párolgási hőmérséklet, kondenzációs hőmérséklet) alapján korrigálni kell, korrekciós alapként a gyártó által megadott teljesítménygörbék alapján.
Leolvasztási stratégiák és energiahatékonyság-kezelés
A gyakori leolvasztási módszerek összehasonlítása
| Leolvasztási módszer | alapelv | Alkalmazható forgatókönyvek | Energia jellemzők |
|---|---|---|---|
| Elektromos leolvasztás | Az elektromos fűtőcsövek hőlamellák | Kis-közepes hűtőház | Magasabb energiafogyasztás, egyszerű szerkezet |
| Vízpermetes kiolvasztás | Környezeti hőmérsékletű vízpermet | Közepestől nagyig terjedő hűtőház | Magas vízfogyasztás, gyors leolvasztás |
| Forró gázolvasztás | A kompresszor kisülési hője | Nagyméretű gyorsfagyasztó tároló, ammóniás rendszerek | Optimális energiahatékonyság, komplex rendszer |
A leolvasztási ciklus beállítási javaslatai
A leolvasztás gyakoriságát dinamikusan kell beállítani az ajtónyitás gyakorisága, a termék nedvességtartalma és az elpárologtató fagyás sebessége alapján. -25°C alatti gyorsfagyasztás esetén a forró gázos leolvasztást minden alkalommal javasoljuk 4-6 óra , minden leolvasztási ciklus 15-20 percen belül szabályozható. A gyakori leolvasztás az élelmiszerek minőségét befolyásoló tárolási hőmérséklet-ingadozásokat okoz; a túl hosszú időközök fagyképződéshez, megnövekedett légellenálláshoz és a ventilátor energiafogyasztásának növekedéséhez vezetnek.
Telepítési és karbantartási alapok
A megfelelő telepítés és rendszeres karbantartás elengedhetetlen az elpárologtató hosszú távú hatékony működéséhez:
- Beépítési helyzet : A léghűtőket a hűtőház tetejére vagy magasra kell felszerelni úgy, hogy a levegőkimenetek az ajtó irányába nézzenek, hogy egyenletes légáramlást hozzon létre, és elkerülje a hideg levegő közvetlen ráfújását a termékekre.
- Szint kalibrálása : Az egységet vízszintesen kell felszerelni; megdöntése a leolvasztóvíz rossz elvezetését okozza, ami a víz felgyülemléséhez vagy túlcsordulásához vezet a leeresztő edényben.
- Visszatérő légtér : Legalábbis 300 mm A visszatérő légteret az elpárologtató és a falak vagy a termékhalmok között kell fenntartani az akadálytalan légáramlás biztosítása érdekében.
- Rendszeres Tisztítás : Negyedévente tisztítsa meg a bordákat puha kefével vagy alacsony nyomású vízsugárral a por és az olaj eltávolítására; vizsgálja meg a ventilátorlapátok deformációját és a motor csapágyait kenés szempontjából.
- Szivárgásérzékelés és szigetelés : Évente végezzen légtömörségi ellenőrzést a hűtőcsöveken; biztosítsa, hogy a folyadékellátó és szívóvezetékek szigetelőrétegei sértetlenek maradjanak a hidegveszteség és a páralecsapódás elkerülése érdekében.
Feltörekvő Párologtató Technológiai trendek
Mivel a hűtőipar magasabb energiahatékonyságot és környezetvédelmi előírásokat követel meg, az elpárologtató technológia folyamatosan fejlődik:
- Változtatható frekvenciájú ventilátor technológia : A ventilátor sebességének a tényleges hőterheléshez igazításával 20-35%-os energiamegtakarítás érhető el a fix frekvenciájú ventilátorokhoz képest, miközben csökkenti a tárolási hőmérséklet-ingadozásokat.
- Nano korróziógátló bevonatok : A bordák felületén lévő hidrofil vagy korróziógátló bevonatok késleltetik a korróziót sópermetben és savas környezetben, így több mint 30%-kal meghosszabbítják a berendezés élettartamát.
- CO₂ transzkritikus rendszer kompatibilitás : Ahogy az R744 (CO₂) egyre elterjedtebbé válik az alacsony hőmérsékletű logisztikában, a nagynyomású elpárologtatók (120 bar-ig) új technológiai irányt képviselnek.
- Intelligens leolvasztás vezérlés : A fagyvastagság-érzékelők vagy nyomáskülönbség-jelek alapján elindítja a leolvasztást, felváltva a hagyományos időzített leolvasztást, csökkenti a szükségtelen leolvasztási ciklusokat és javítja a rendszer COP-ját.
Ezek a technológiák nemcsak csökkentik a hűtőház üzemeltetési költségeit, hanem reagálnak a hűtőközeg szén-dioxid-kibocsátásának csökkentésére és az energiahatékonyság javítására irányuló globális iparági trendekre is.
