Hűtőberendezés tarhogyzékok nem másodlagos összetevők – alapvető elemek, amelyek meghatározzák a rendszer általános teljesítményét. A nem szabványos tartozékok használata 15-30%-kal növeli a rendszer energiafogyasztását, 2-3-szorosára növeli a meghibásodási arányt, és több mint 40%-kal csökkenti a berendezés élettartamát. Ezért a kellő szakmai odafigyelés a tartozékok kiválasztására, telepítésére és karbantartására az alapvető garancia a hűtőrendszerek hatékony, stabil és hosszú élettartamú működésére.
Kompresszor-tartozékok: A hűtőrendszer hatalma
A hűtési ciklus energiaforrásaként a kompresszor tartozékok megbízhatósága közvetlenül befolyásolja a hűtési hatékonyságot és az üzembiztonságot.
A legfontosabb tartozékok típusai és funkciói
- Karterfűtés: Megakadályozza a hűtőközeg vándorlását a kompresszorba leállításkor, elkerülve a folyadék kicsapódását indításkor
- Hangtompítók és rezgéscsillapítók: Csökkenti a működési zajt és minimalizálja a mechanikai vibráció által okozott kifáradás okozta károsodást a csövekben

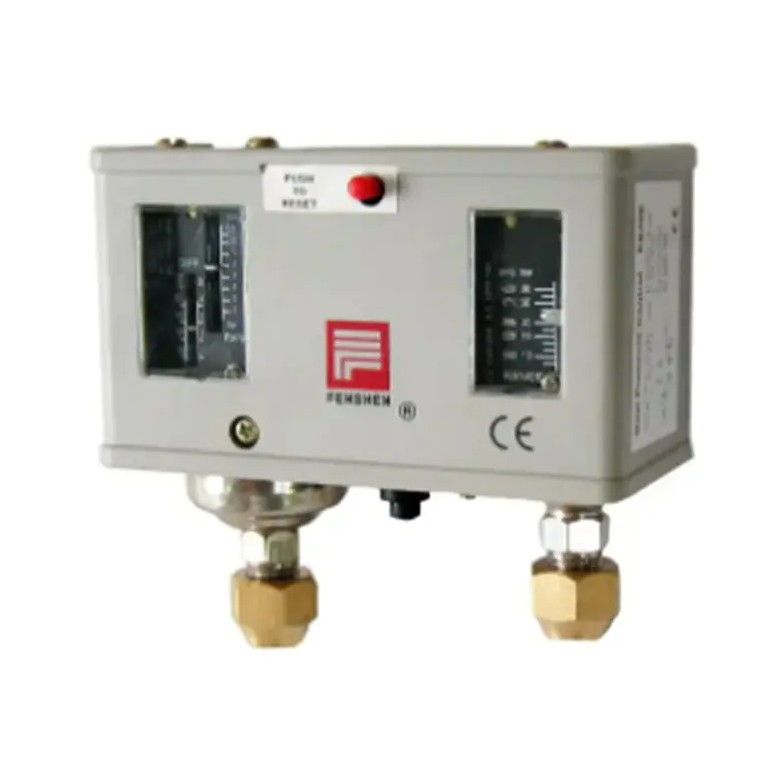

- Magas/alacsony nyomás elleni védőkapcsolók: Automatikusan lekapcsolja az áramellátást, ha a nyomás rendellenes, megelőzve a kompresszor károsodását
- Olajszemüveg és olajszűrő: A kenőanyag állapotának valós időben történő nyomon követése, biztosítva a kenőrendszer tisztaságát
Kiválasztási kritériumok és hivatkozási adatok
Példaként a hermetikus scroll kompresszorokat figyelembe véve az illeszkedő rezgéscsillapítók keménységét a Shore A-n belül kell szabályozni. 50-70 fok , az alábbi tömörítési sebességgel 15% . Ha a rezgéscsillapítók elöregednek és meghibásodnak, a kompresszor rezgési amplitúdója a következővel növekedhet 3-5 alkalommal , jelentősen növelve a csővezeték hegesztési repedésének valószínűségét.
A magas/alacsony nyomású védőkapcsolók működési pontosságának el kell érnie ±0,02 MPa , a válaszidő nem haladja meg 0,5 másodperc . A gyengébb védelmi kapcsolók hibái lehetnek ±0,1 MPa , nem avatkoznak be azonnal, amikor nyomászavarok kezdődnek, ami könnyen a kompresszor kiégését okozza.
Hőcserélő rendszer tartozékai: A hatékonyság és a megbízhatóság kulcsfontosságú támogatása
A kondenzátorok és elpárologtatók tartozékai döntő hatással vannak a hőátadás hatékonyságára, a korrózióállóságra és a rendszer tisztaságára.
Mag kondenzátor tartozékok
A kondenzátorventilátor a léghűtéses kondenzátorok központi tartozéka, légáramlásának és statikus nyomásának meg kell egyeznie a kondenzátor kialakításával. A közönséges bordás típusú kondenzátorokhoz minden 1 kW a hőelvezetés általában megköveteli 180-250 m³/h a légáramlás. Ha a ventilátor légáramlása nem elegendő 20% , a kondenzációs hőmérséklet emelkedik 5-8 ℃ , és a rendszer energiafogyasztása a 12% és 18% között ennek megfelelően.
A bordavédő bevonatok (például hidrofil alumíniumfólia és korróziógátló bevonatok) meghosszabbíthatják a kondenzátor élettartamát 30-50% . Tengerparti, magas sótartalmú környezetben a védetlen alumínium bordák súlyos korróziós perforációt okozhatnak. 2-3 év , míg a bevont bordák tartósak lehetnek 8-10 év .
Kulcspárologtató tartozékok
Az elpárologtató leolvasztó tartozékok kiválasztása közvetlenül befolyásolja az alacsony hőmérsékletű berendezések működési hatékonyságát. Az elektromos és a forró gázos leolvasztás két fő módszer:
| Összehasonlító elem | Elektromos leolvasztás | Forró gázolvasztás |
|---|---|---|
| Leolvasztási idő | 15-25 perc | 8-15 perc |
| Energiafelhasználás növekedése | Magasabb (kiegészítő áram) | Alacsonyabb (kompresszor hőjét használja fel) |
| Szobahőmérséklet-ingadozás | Nagyobb (5-8 ℃-ig) | Kisebb (általában 2-4 ℃) |
| Alkalmazható forgatókönyvek | Kis hűtőkamrák, vitrinek | Közepes-nagy hűtőkamrák, ipari hűtés |
Fojtó- és vezérlőtartozékok: A pontos szabályozás ismeretlen hősei
Az expanziós szelepek, mágnesszelepek és különféle vezérlők jelentik azt az idegközpontot, amely lehetővé teszi a hűtőrendszerek számára a pontos szabályozást és az energiahatékony működést.
Expanziós szelep kiválasztása és túlmelegedés szabályozása
A termosztatikus expanziós szelep kiválasztásánál átfogóan figyelembe kell venni a hűtőközeg típusát, a párolgási hőmérséklet tartományát és a rendszer hűtőteljesítményét. A túlhevítés beállítása jellemzően 3-6K (légkondicionálás körülményei) ill 5-8K (alacsony hőmérsékletű viszonyok). Mindenkinek 1K a túlhevítés eltérésének növekedése, a rendszer teljesítménytényezője (COP) csökkenhet 2% és 4% között .
Az elektronikus expanziós szelepek (EEV) a hagyományos termosztatikus expanziós szelepekhez képest javíthatják a túlhevítés szabályozásának pontosságát ±0,5K , elérése 10% és 20% között energiamegtakarítás a változó frekvenciájú rendszerekben. A hozzáillő vezérlőik és érzékelőik azonban többe kerülnek, így alkalmasabbak közepes és nagy kereskedelmi vagy ipari rendszerekre.
A mágnesszelepek és a szűrőszárítók összehangolt működése
A mágnesszelepek beépítési helyzete és kiválasztása közvetlenül befolyásolja a rendszer biztonságát:
- Folyadékvezeték mágnesszelep: Leállítás közben leállítja a folyékony hűtőközeg áramlását az elpárologtatóba, megakadályozva a folyadék eltömődését, rövidebb reakcióidővel 1 másodperc
- Bypass mágnesszelep: Forró gáz leolvasztására vagy kapacitásszabályozásra szolgál, amely több mint mechanikai élettartamot igényel 1 millió ciklus
- Szűrőszárító: A szűrés pontosságának el kell érnie 20-40 mikron , rendszertöltéshez illő vízfelvevő kapacitással, jellemzően 3-5 g molekulaszita per 1 kg hűtőközegből
Ha a szűrőszárító nyomásesése meghaladja 0,05 MPa , azonnal ki kell cserélni. Ellenkező esetben nem csak az energiafogyasztást növeli, hanem a fojtás előtti villanógázok növekedését is okozhatja, ami csökkenti a hűtési kapacitást 5-10% .
Csőcsatlakozási és tömítési tartozékok: A rendszer gyakran figyelmen kívül hagyott életvonala
A rézcsövek, szerelvények, szelepek és tömítőanyagok a hűtőrendszer véredényei és ízületei. Minőségük és beépítési kivitelezésük közvetlenül meghatározza a rendszer tömítésének integritását és megbízhatóságát.
A rézcső anyagának és falvastagságának kiválasztása
A hűtőrendszereknek foszfor-deoxidált, varrat nélküli rézcsöveket (TP2 vagy C12200) kell használniuk, amelyek foszfortartalmát a következő helyen kell szabályozni. 0,015% és 0,040% között , hatékonyan gátolja a hidrogén ridegségét a magas hőmérsékletű hegesztés során. A rézcső falvastagságát az üzemi nyomás és a csőátmérő alapján kell meghatározni:
| Külső átmérő (mm) | Javasolt falvastagság (mm) | Maximális üzemi nyomás (MPa) | Tipikus alkalmazás |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Lakossági AC folyadékvezeték |
| 9.52 | 0.8 | 3.5 | Kereskedelmi AC szívóvezeték |
| 12.7 | 1.0 | 3.8 | Kis és közepes hideg helyiségek |
| 19.05 | 1.2 | 3.2 | Nagy ipari rendszerek |
Hegesztési eljárás és tömítőanyagok
A rézcső hegesztésénél ezüst alapú vagy foszfor-réz keményforrasztó töltőanyagot kell használni, a varrat behatolási mélysége eléri a 80% a cső falvastagsága. Hegesztés után nitrogén-öblítés és nyomásszivárgás vizsgálat szükséges. A próbanyomás legyen 1,15-1,25 alkalommal a tervezett üzemi nyomás, legalább tartási idővel 24 óra és a nyomásesés nem haladja meg 0,02 MPa .
A tömítésekhez speciális, hűtőközegnek és alacsony hőmérsékletnek ellenálló anyagokat kell használni. A szokásos gumitömítések alacsony hőmérsékleten megkeményednek és törékennyé válnak, ami szivárgáshoz vezet. A speciális hűtőtömítő tömítések jó rugalmasságot és tömítési teljesítményt tartanak fenn még a hőmérsékleten is -40 ℃ .
Elektromos vezérlési és védelmi tartozékok: A biztonságos működés végső védelmi vonala
Az elektromos tartozékok minősége és konfigurációs ésszerűsége kulcsfontosságú a berendezés károsodásának megelőzésében és a személyzet biztonságának biztosításában.
Hőmérséklet-szabályozó és érzékelő pontossági követelményei
A hőmérsékletszabályozó pontosságának el kell érnie ±0,5 ℃ (precíziós hűtőkamrák szükségesek ±0,2 ℃ ). Az NTC hőmérséklet-érzékelők általában B értékkel rendelkeznek 3435 ezer és 3950 ezer között , kb 10kΩ at 25℃ . Az érzékelő felszerelését kerülni kell a hideg vagy meleg levegőáramoknak való közvetlen kitettséget; ellenkező esetben a mérési hibák elérhetik 3-5 ℃ , ami gyakori kompresszorciklushoz, fokozott kopáshoz és magasabb energiafogyasztáshoz vezet.
Túlterhelés- és szivárgásvédelmi konfiguráció
A kompresszor termikus túlterhelésvédelmét be kell állítani 110% és 125% között névleges áramerősség. A háromfázisú kompresszoroknál fáziskiesés és fázissorrend védők is szükségesek, hogy megakadályozzák a motor teljesítményzavarok miatti kiégését. A maradékáram-eszközök névleges kioldási árama nem haladhatja meg 30mA és a kioldási idő kevesebb, mint 0,1 másodperc — ez a személyi biztonság biztosításának alapvető követelménye.
A kontaktor érintkezőinek árambesorolással kell rendelkezniük 20-30% margó a bekapcsolási áram kezelésére. A gyengébb kontaktorérintkezők megéghetnek és belülre hegeszthetők 1-2 év gyakori kerékpározási körülmények között, súlyos meghibásodásokat okozva, amikor a kompresszor nem tud leállni vagy elindulni.
Tartozék karbantartási stratégia: A megelőzés jobban teljesít, mint a javítás
A tudományos tartozékok karbantartási rendszerének létrehozása jelentősen csökkentheti a nem tervezett állásidőt 70% és alacsonyabb karbantartási költségek mellett 40% - 60% .
Rendszeres ellenőrzési ellenőrző lista és ütemterv
- Havi ellenőrzés: Ventilátor működési állapota, szűrőnyomásesés, elektromos csatlakozás tömítettsége
- Negyedéves ellenőrzés: Expanziós szelep túlhevülése, mágnesszelep működési érzékenysége, rezgéscsillapító öregedés
- Féléves ellenőrzés: Szűrőszárító nedvességtartalma, nyomáskapcsoló kalibrálása, érzékelő pontosságának összehasonlítása
- Éves ellenőrzés: Csővezeték-hegesztési korrózió, szigetelési ellenállás vizsgálata, védőberendezés működésének ellenőrzése
Tartozékcsere döntési kritériumai
A tartozékok cseréjével nem szabad megvárni a teljes meghibásodásig, hanem a teljesítményromlási trendek alapján proaktívan kell foglalkozni vele. A kulcsfontosságú tartozékok cseréjének ajánlott küszöbértékei a következők:
| Tartozék neve | Csere trigger állapota | Ajánlott maximális élettartam |
|---|---|---|
| Szűrő szárító | A nyomásesés meghaladja a 0,05 MPa-t, vagy a nedvességtartalom meghaladja a szabványos értéket | 2-3 év |
| Rezgéscsillapítók | A kompressziós deformáció meghaladja az eredeti vastagság 30%-át | 3-5 év |
| Kontaktorok | Az érintkezési eróziós terület meghaladja a 20%-ot | 5-8 év |
| Ventilátor motor csapágyak | Rendellenes működési zaj vagy túlzott vibráció | 5-7 év |
| Tömítő tömítések | Keményedés, repedés vagy szivárgás jelei jelennek meg | Cserélje ki minden egyes szétszerelési ellenőrzés során |
Készletkezelés és vészhelyzeti reagálás
A kritikus berendezésekhez ajánlatos a kopásnak kitett mag tartozékokat raktáron tárolni, beleértve a kompresszorvédő kapcsolókat, szűrőszárítókat, mágnesszelep tekercseket, ventilátor kondenzátorokat és általánosan használt tömítőanyagokat. Az ésszerű biztonsági készlet csökkentheti a javítási időt 3-7 nap to néhány óra . Ez különösen fontos az élelmiszer-hűtőláncok és a gyógyszeripari hűtőkamrák esetében, ahol a leállási veszteségek messze meghaladják maguknak a tartozékoknak az értékét.
Következtetés: A tartozékok értékének megtekintése a rendszergondolkodáson keresztül
Kiválasztása és karbantartása hűtőberendezés tartozékok lényegében a rendszer teljes életciklus-költségének optimalizálása. A minőségi tartozékokba történő kezdeti befektetés megtérülhet 3-5 alkalommal a csökkentett energiafogyasztás, a kevesebb meghibásodás és a hosszabb élettartam révén. Úgy tűnhet, hogy a tartozékok minőségének és karbantartásának figyelmen kívül hagyása megtakarítja a rövid távú költségeket, de valójában hosszú távú rejtett kockázatokat vet fel a magas energiafogyasztás, a gyakori meghibásodások és a berendezések rövidebb élettartama miatt. Csak a kiegészítők integrálása az átfogó rendszertervezésbe és a teljes irányítási rendszer kialakítása a kiválasztástól és telepítéstől a karbantartásig valósíthatja meg a hűtőberendezések valóban hatékony, megbízható és gazdaságos működését.
